什么時候才能像大神一樣優雅地建完一個堪稱完美的圖形？實際上，大多數人缺少的只是一個過濾器！
過濾器的觸發條件有兩個：一種是選擇構件，在工具面板中即出現過濾器，用于批量選擇多種類型的圖元；還有一種是輸入快捷鍵“VV”，在彈出的可見性對話框中會出現過濾器，當然也可以在視圖面板中調出對話框。后者的設置更加靈活，相當于可以自己設置篩選條件，以及自己定義符合篩選條件的內容。
那么，小編先來拋磚引玉地講一種過濾器的設置方法，當然，所有過濾器的設置步驟都是類似的，只是每個人的目的不一樣，所以過濾器可以有非常多的奇思妙想，來滿足不一樣的苛刻要求。
我們的目的非常明確，那就是沒有蛀牙（可以單層查看模型）。因?yàn)檎麄€模型體量太大，相互遮擋的部分比較多，不能明確清晰地查看模型細節，并且為了滿足多次反復查看的目的，設置一個過濾器勢在必行。
那就開始吧。
輸入“VV”，打開過濾器界面。

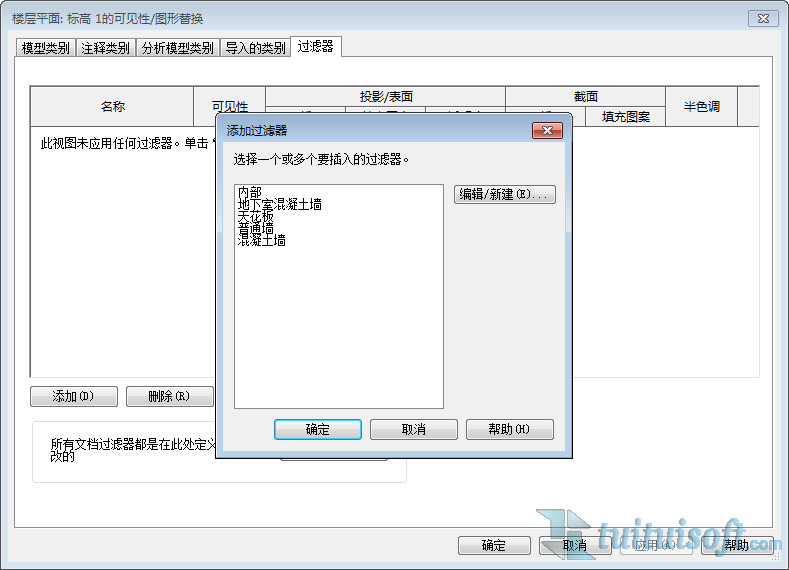

新添加一個過濾器?？梢孕陆ㄒ粋€過濾器或者在現有過濾器上進行編輯。我們選擇新建。

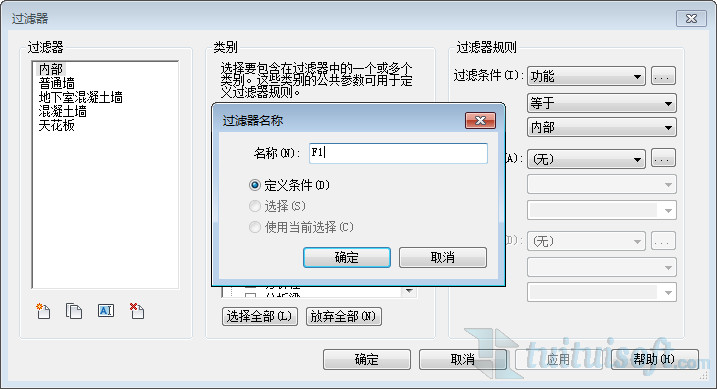

重命名為“F1”。

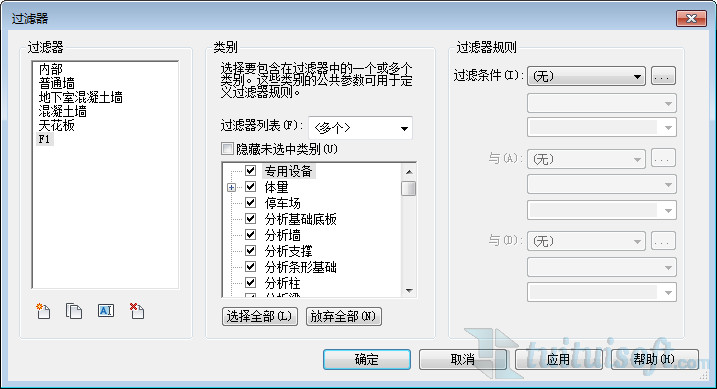

在類別中選擇過濾器需要應用的對象。因?yàn)槲覀兘ǖ囊话銥榻ㄖY(jié)構模型，所以選擇這兩項，在下方單擊選擇全部。

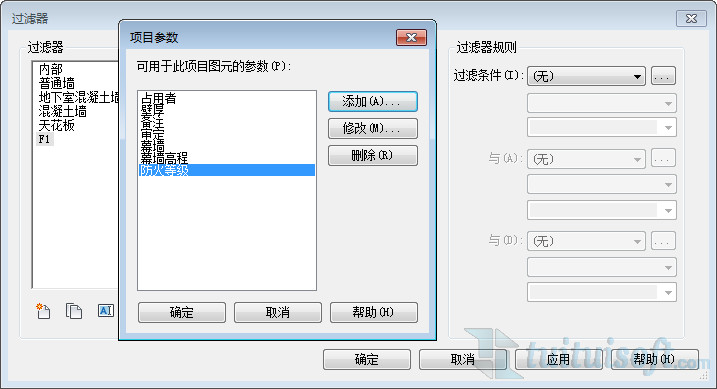

在最右側的過濾器規則中點擊過濾條件最右方的三個點，新建過濾條件。

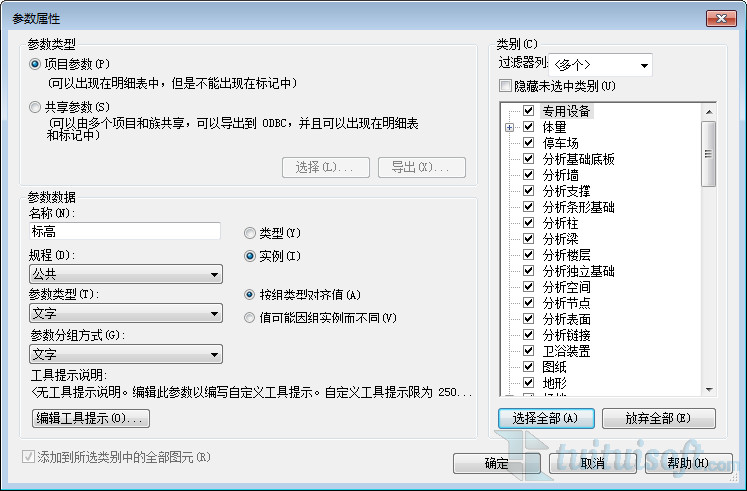

修改名稱為“標高”，參數類型為“文字”，并在右側類別中選擇全部。
新建完過濾條件之后，就可以在過濾條件下拉選框中選擇更多參數，將新添加的“標高”選擇進來。并將條件設置為“等于”、“F1”。

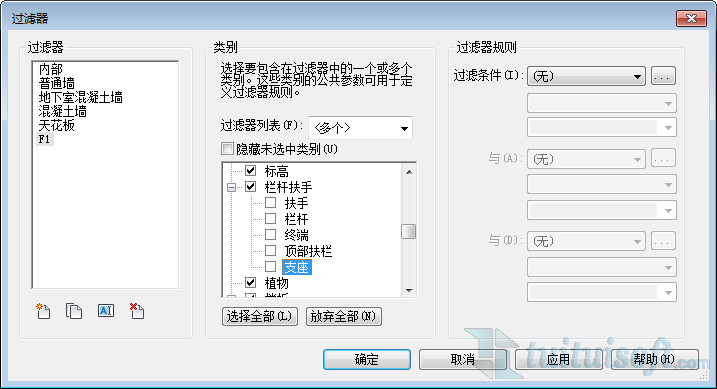

到這里貌似是只差萬里長征的最后一步了，但是Revit2016有個bug，在添加完“標高”之后，它又變回了原來的“無”狀態（是不是好氣）。旁邊漂亮的小姐姐告訴我要在類別中把加號展開，然后把新展開的這些項之前的√去掉。就像是這樣：

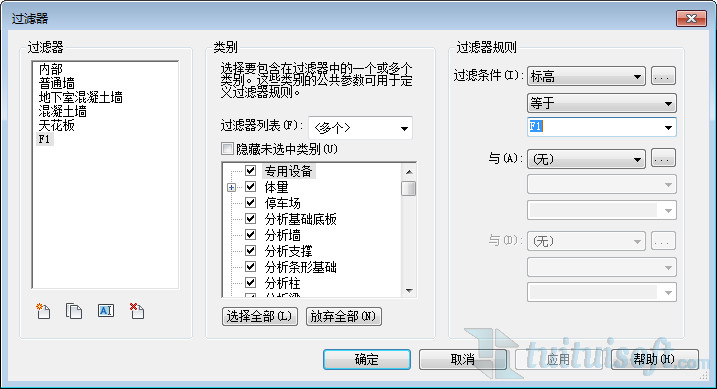

這時候就可以選擇我們剛設置好的過濾條件“標高”啦。撒花。BGM終于等到你。

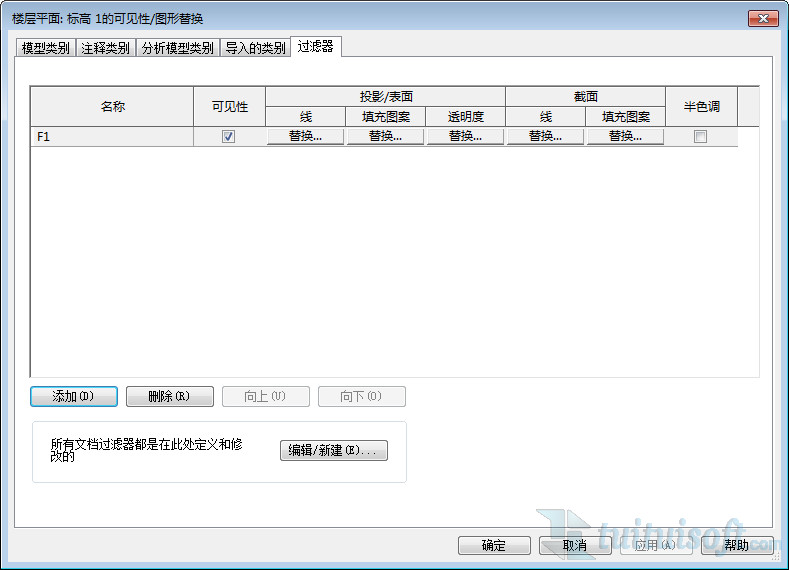

添加新建的“F1”過濾器，可以適當?shù)男薷娘@示為“替換”的這些參數，比如線型、填充顏色、透明度等都可以在這里設置。
選擇模型中的一層構件，在左側的對話框中就會出現標高選項，輸入F1 ，就相當于將這些構件歸入滿足篩選條件的范圍。
之后在可見性對話框中將F1可見性的√去掉，那么這些標高后輸入F1的構件就不可見了。
一層層設置過濾器，就可以把一個完整的模型分為若干層，有條理地巡視查驗我們的圖形啦。這種感覺很類似于國王巡視他治下清明有方的國土。翻模的時候?qū)e的不相關樓層設置為不可見，可以大大降低模型卡頓幾率。
有什么你常用的設置過濾器的好方法，可以大大簡化我們建模的過程呢，歡迎投稿，來聊一聊那些年你手頭的過濾器。
