在小編眼中,電氣是無比高冷的存在。因為里面鮮少存在漢字這一物種,密密麻麻填充著各類符號,好像一張道人畫的符箓,用結界把我們這類沒有學過基礎知識的凡人狠狠震開,空出一片地來,誰也走不近。
從識圖開始,我們?nèi)ネ崎_電氣的大門。

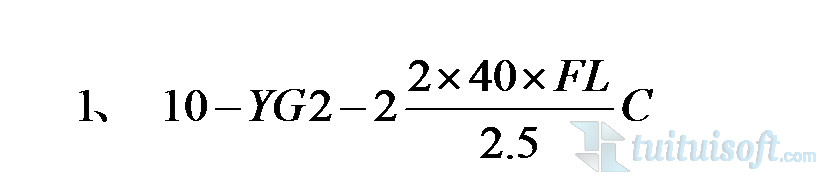

先拋出一個燈具標注。我們的目標就是——讀懂它,小case。
10——為燈具的數量
YG2-2——為燈具的型號或編號、代號
2——為每盞燈具的燈泡數
40——為每個燈泡的容量W
FL——為光源的種類(可省略)
2.5——為燈泡安裝高度m
C——為燈具安裝方式
燈具安裝方式分線吊式SW、 鏈吊式CS、管吊式DS、壁裝式W、吸頂式C、嵌入式R、頂棚內安裝CR 、支架上安裝S、 柱上安裝CL。
配電線路的表示:
可省略——線路編號或線路用途的符號
BV——導線型號;
3、1——導線根數
50、25——導線截面mm2
SC50——線路敷設方式及保護管管徑mm
敷設方式:
序號 | 敷設方式 | 標注文字符號 |
1 | 暗敷 | C ( Concealed) |
2 | 明敷 | E ( Exposed) |
3 | 穿焊接鋼管敷設 | SC |
4 | 穿電線管敷設 | MT |
5 | 穿硬塑料管敷設 | PC |
6 | 穿阻燃半硬聚氯乙烯管敷設 | FPC |
7 | 電纜橋架敷設 | CT |
8 | 金屬線槽敷設 | MR |
9 | 塑料線槽敷設 | PR |
10 | 用鋼索敷設 | M |
11 | 穿聚氯乙烯塑料波紋電線管敷設 | KPC |
12 | 穿金屬軟管敷設 | CP |
13 | 瓷絕緣子 | K |
序號 敷設部位 標注文字符號 1 暗敷在梁內 BC 3 敷設在柱內 CL 4 沿墻面敷設 WS或WE 5 暗敷設在墻內 WC 6 沿天棚或頂板面敷設 CE 7 吊頂內敷設 SCE 8 地板或地面下敷設 F
配電箱表示:
A3——設備編號
XL-20——設備型號
4.8——設備功率KW
知識量有點大,大家多補補身子,把它啃下來。希望下次惡補的時候大家已經能把這些熟練掌握了,小編表示將會與大家同甘共苦,絕不扯大家努力奔馳在學習道路上的后腿。一起加油嘍。
