【狗蛋分享】如何添加加密箍筋

發布于：2017-08-25 18:02:02
首頁/技術分享/Revit
收藏
7983

曾子桑

更多

我們平時在進行鋼筋繪制的時候會使用一種神器—速博插件（Revit Extensions），它可以幫助我們進行快速的鋼筋放置

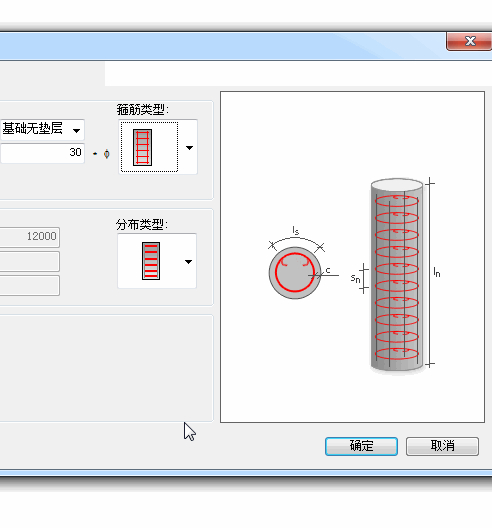

然鵝，大家會發現，當我們放置螺旋箍筋的時候箍筋的分布類型是無法選擇的（灰色的）


這個時候我們要怎樣進行加密區和非加密區箍筋的放置呢？

很簡單—使用“復制”來進行調整

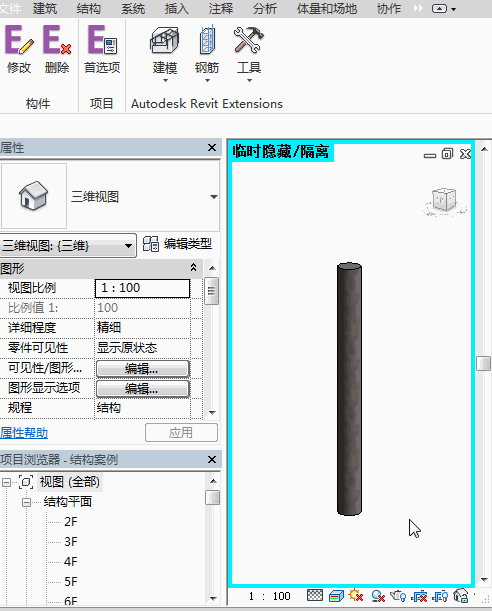

首先，我們先利用速博創建出非加密區的鋼筋

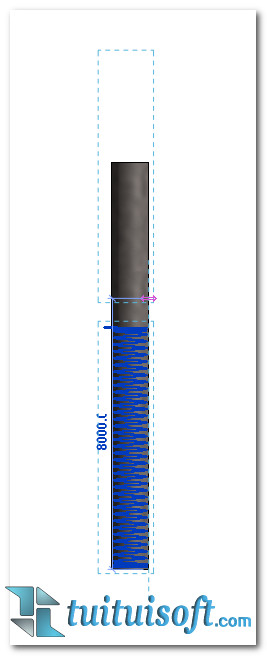

接著，將箍筋的范圍進行調整，將它調整到非加密區箍筋的高度

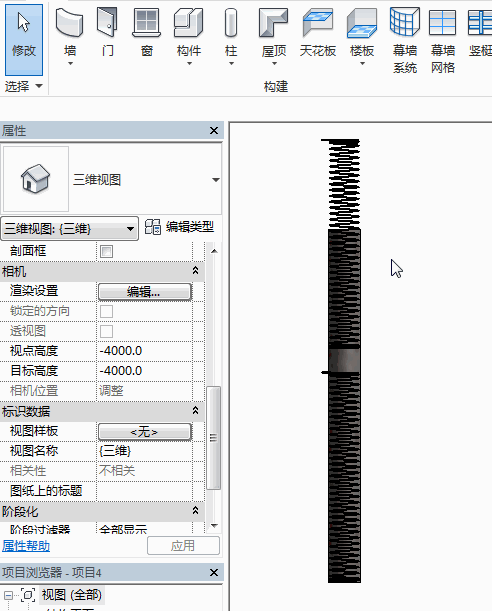

最后，將箍筋進行復制



接著，調整它的高度以及螺距


OVER~
