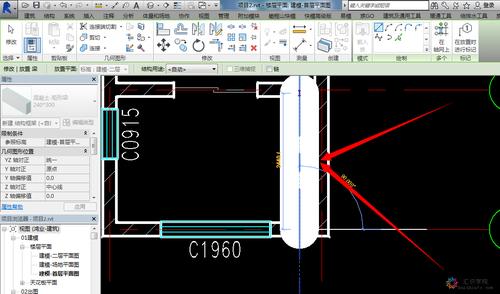

在Revit中繪制的梁在平面圖中無法顯示可能有以下幾個原因：

1. 圖層設置問題：在Revit中，每個元素都有所屬的圖層。如果梁所屬的圖層在平面圖中被隱藏或關閉了，那么梁就無法在平面圖中顯示出來。為了解決這個問題，可以打開視圖的圖層設置，查看梁所屬的圖層是否被隱藏或關閉，如果是，則將其勾選為可見狀態。

2. 視圖范圍問題：有時候，梁可能超出了平面圖的視圖范圍。如果你的平面圖只顯示了一部分模型，那么可能梁所在的位置超出了這個范圍，導致無法顯示。解決這個問題的方法是調整視圖范圍，將梁所在的位置包含在內。

3. 視圖過濾器問題：在Revit中，可以使用視圖過濾器來控制平面圖中元素的顯示。如果你在平面圖中使用了過濾器，并且該過濾器將梁排除在顯示之外，那么梁就無法在平面圖中顯示出來。要解決這個問題，可以檢查視圖過濾器的設置，確認是否將梁排除在顯示之外。

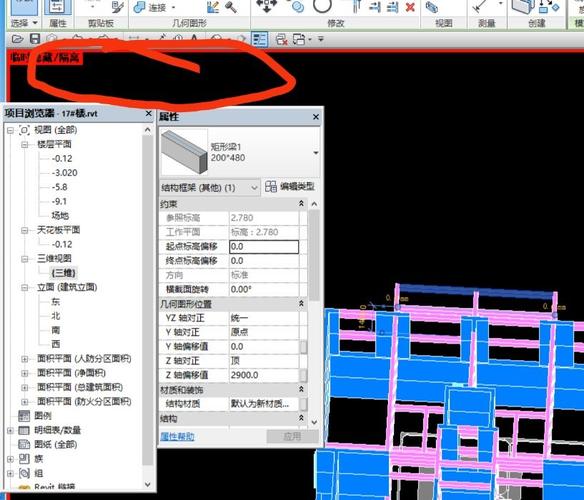

4. 元素隱藏問題：如果你在平面圖中手動隱藏了梁元素，那么它就不會在平面圖中顯示出來。為了恢復顯示，可以在平面圖中選擇梁元素，然后點擊“取消隱藏”按鈕。

總而言之，梁在Revit中無法顯示在平面圖中可能有多種原因，包括圖層設置、視圖范圍、視圖過濾器和元素隱藏等問題。通過檢查這些方面的設置，相信你可以解決梁無法顯示的問題。
